产品简介

SIT1021 是一款本地互联网络（LIN）物理层收发器，符合 LIN 2.0、 LIN 2.1、 LIN 2.2、 LIN2.2A、 ISO 17987-4:2016 (12V) 和 SAE J2602 标准。 主要适用于使用 1kbps 至 20kbps 传输速率的车载网络。 SIT1021 通过 TXD 引脚控制 LIN 总线的状态， 可将协议控制器的发送数据流转换为具有最佳压摆率和波形整形的总线信号，以最大程度地减少电磁辐射（EME）。 LIN 总线输出引脚具有内部上拉电阻， 仅当用作主机节点时，才需将 LIN 总线端口通过一个与二极管串联的外部电阻上拉至 VBAT。SIT1021 通过 LIN 引脚接收总线上的数据流，并由接收器的输出引脚 RXD将数据传送到外部的微控制器。

主要性能

• 通道数：1

• 电源/V：5.5~27

• 容错电压/V：±40

• 速率/Mbps：20k

• 低功耗模式：standby/sleep

• HBM ESD（kV）：±8

• 接触放电/KV：±4

• 工作温度/℃：-40~125

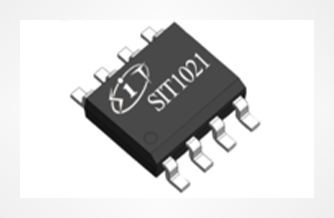

• 封装：SOP8

资料下载

SIT1021 产品手册
