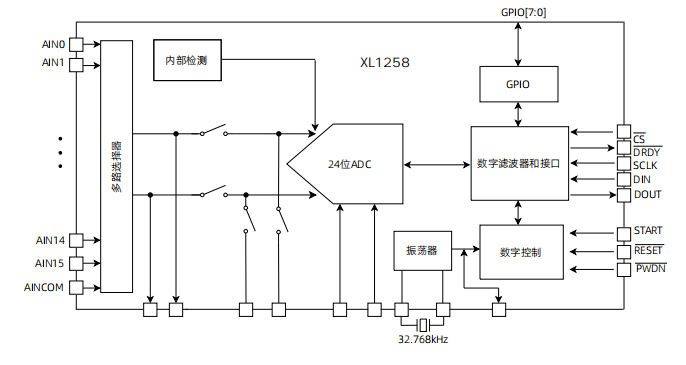

XL1258是一款低噪声、24位 ΔΣ ADC，支持 16 个单通道输入或者 8 组差分输入。既可以支持单次转换也可以支持连续转换： 单次转换时，最大数据速率为 29.5kSPS；连续转换时，最大数据速率为 125kSPS。片内含有PLL电路，可以将32.768kHz的晶振时钟升频至15.729MHz 作为系统时钟使用，同时还可以接受外灌最高 16MHz 时钟作为系统时钟使用。
XL1258具有系统自检功能，可以通过寄存器读取供电电压、片内温度、参考电压、增益、失调电压等数据。支持串行 SPI 通信，可以对输入通道、数据速率、GPIO、检测功能等进行配置。
●24 位无失码
●固定通道模式或自动扫描模式
●固定通道模式数据速率：125kSPS
●自动扫描模式数据速率：29.5kSPS/通道
●单次转换数据稳定
●16 个单端输入或 8 组差分输入
●单极 (5V) 或双极 (±2.5V) 工作电压
●低噪声：2.8μVrms(1.8kSPS)
●INL：0.0003%
●失调电压温漂：0.02μV/℃
●增益温漂：0.4ppm/℃
●支持开路检测功能
●具有转换开始控制管脚
●内部信号可输出至片外进行信号调理
●片上温度、基准电压、失调电压、ADC 增益、电源电压回读
●自检
●转换功耗：21mW
●待机、休眠及断电模式
●8 个 GPIO 端口
●晶振或外部时钟：32.768kHz
● 医学、航空电子设备和过程控制
● 机械及系统监视
● 快速扫描多通道仪器
● 工业系统
● 实验测量系统
