产品简介

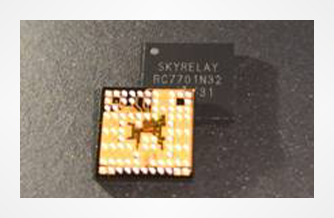

RC7701N32是一款2T3R(并行两路发射，三路接收)全集成75GHz ~ 82GHz雷达毫米波收发器芯片。提供本振LO信号片外输入输出功能，可实现多芯片级联扩展接收发射通道4T6R, 6T9R。
芯片集成可编程FMCW调频控制器，可生成多种复杂组合的扫频波形控制信号，控制片内全集成小数锁相环实现高精度，灵活可编程，宽频带的扫描频率输出。

RC7701N32提供模拟基带差分信号输出，基带信号带宽3MHz。配合片外数据采集及FFT分析。可实现对MRR, SRR多目标反射物距离，速度与方位的精确测量。

主要性能

• 全集成收发一体，集成2路发射通道， 3路接收通道，模拟基带，小数锁相环，线性调频(FMCW)波形发生器。

• 工作频率范围75GHz ~ 82GHz。

• 灵活可编程FMCW波形发生器，控制小数锁相环实现高精度, 高速调频扫描。

  可一次性不间断线性调频带宽：4.5GHz。

• 最快线性调频斜率：60MHz/1us

  最慢线性调频斜率：50KHz/1us

• 接收链路噪声系数：22dB

• 3路接收差分中频输出

• 发射功率/每通道TX：12dBm

• 相位噪声@1MHz频率偏离

  -88dBc/Hz @ 75GHz至78GHz

  -86dBc/Hz @ 79GHz至82GHz

• 集成温度检测模块，温度范围-40℃~125℃

• 支持多芯片级联，扩展接收发射通道数。

• 采用全CMOS工艺制程;

• 6mm x 6mm BGA封装

• 芯片供电电压范围：

  VDD: 2.8V ~ 3.3V;

  RFVDD: 1.5V ~ 3.3V.

• 芯片功耗：

  0.8W @ 3R1T；

  1.2W @ Cascaded 6R1T；

• 标准四线SPI slave控制接口
