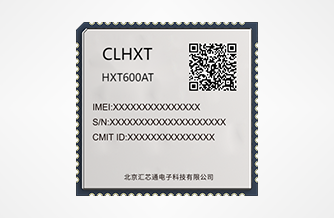

HXT600A 系列是一款 LTE Cat1/M Bis 的无线通讯物联网模组，支持 LTE-FDD/LTE- TDD、数据通讯及具有丰富的外围接口，可为客户的应用提供数据及语音播报功能(并支持外置PCM)。
模组能满足多种 M2M 和 IoT 物联网的应用需求，诸如：4G LTE Cat1 高清摄像头、无线 POS、 PDA、POC、CPE 及 DTU 等。
模组采用 LCC+LGA 贴片封装，LCC 引脚为 76 个，模组底部内 LGA 引脚为 20 个，共有 96 个引脚，模组结构尺寸：23.0mmX22.0mmX2.4mm。
HXT600A 系列是一款 LTE Cat1/M Bis 的无线通讯物联网模组，支持 LTE-FDD/LTE- TDD、数据通讯及具有丰富的外围接口，可为客户的应用提供数据及语音播报功能(并支持外置PCM)。
模组能满足多种 M2M 和 IoT 物联网的应用需求，诸如：4G LTE Cat1 高清摄像头、无线 POS、 PDA、POC、CPE 及 DTU 等。
模组采用 LCC+LGA 贴片封装，LCC 引脚为 76 个，模组底部内 LGA 引脚为 20 个，共有 96 个引脚，模组结构尺寸：23.0mmX22.0mmX2.4mm。
特 征 | 说 明 | |
无线频段 | ￭ ￭ |
LTE-FDD：B1/B3/B5/B8
LTE-TDD：B34/B38/B39/B40/B41 |
输入工作电压 | ￭ ￭ | VBAT 供电电压范围：3.4V~4.5V
典型供电电压：3.8V |
发射功率 | ￭ ￭ |
Class 3 (23dBm±2dB) for LTE-FDD bands
Class 3 (23dBm±2dB) for LTE-TDD bands |
LTE Cat1 特性(受网络侧影响) | ￭ ￭ ￭ |
支持 1.4/3/5/10/15/20 MHz 射频带宽 LTE-FDD:最大下行速率 10Mbps,最大上行速率 5Mbps LTE-TDD:最大下行速率 8Mbps,最大上行速率 3Mbps |
网络协议 | ￭支持 IPV4&IPV6/TCP/UDP/PING/HTTP/DNS/DHCP/PPP/ECM/NTP/NITZ 等协议 • 支持 PAP 和 CHAP 协议 | |
短消息(SMS) ¹ | ￭ ￭ ￭ ￭ ￭ |
文本与 PDU 模式点对点短信收发短信小区广播 SMS 存储：(U)SIM 卡
支持 SGS 接口短信息业务(IMS 短信息业务*) |
USIM 卡接口 | ￭ ￭ |
支持 USIM/SIM 卡：1.8V/3.0V
支持双卡单待 |
PCM 接口² | 外接 Codec 芯片：
• 支持短帧模式（支持从模式） • 支持 16 位线性编码格式 • 支持 1 路数字音频接口：PCM 接口 | |
I2C 接口 | ￭ |
支持标准模式最大速率 100Kbps，高速模式下可达 400Kbps |
UART 接口 | • AT 串口（MAIN_UART） ◇ 用于 AT 命令，LTE 数据传输
◇ 波特率最大为 921600bps，默认 115200bps
◇ 支持 RTS 和 CTS 硬件流控
• Debug 串口(DBG_UART) ◇ 用于软件调试输出部分日志 | |
◇ 波特率：115200bps | ||
USB 接口 | ￭ ￭ ￭ |
兼容 USB2.0(只支持从模式)，数据传输最大达 480Mbps 用于 AT 命令传输、数据传输、固件调试和固件升级 USB 虚拟串口驱动,支持 Linux2.6-5.4 、Windows7/8/10 等操作系统下使用 |
功能按键接口 | ￭ |
开机/关机、复位接口 |
网络指示 | ￭ |
NET_MODE 和 NET_STATUS 指示注册网络状态 |
天线接口 | ￭ |
主天线（ANT_MAIN） 50Ω RF 特性阻抗 |
AT 命令 | ￭ ￭ |
符合 3GPP TS 27.007、3GPP TS 27.005 定义的命令
增强型 AT Command |
定位功能 | ￭ |
支持 Wi-Fi Scan 定位，与 4G LTE 共用天线 |
软件升级 | ￭ |
可通过 USB 或者 FOTA 升级 |
温度范围³ | ￭ ￭ ￭ | 工作温度范围：-35℃~+75℃ 扩展工作温度：-40℃~+85℃ 存 储 温 度 ：-45℃~+90℃ |
物理特性 | ￭ ￭ ￭ |
尺寸：23.0(L)x22.0(W)±0.15mm 厚：2.4(H)±0.2mm
重量：约 2.5g
器件均符合 EU RoHS 标准 |
