HXTBM801 DTU智慧能源物联网通讯模块

产品简介

HXTBM801是一款适用于电动车电池BMS管理、电池BMS管理、电动车换电方案、电力电气设备的数据传输管理单元。目前已适配铁塔平台、各种私有平台的数终端(DTU)，时处理BMS运行数据，传输BMS运行数据到运营平台，下发平台指令到BMS，同时可实现BMS的定位、运行轨迹检测。

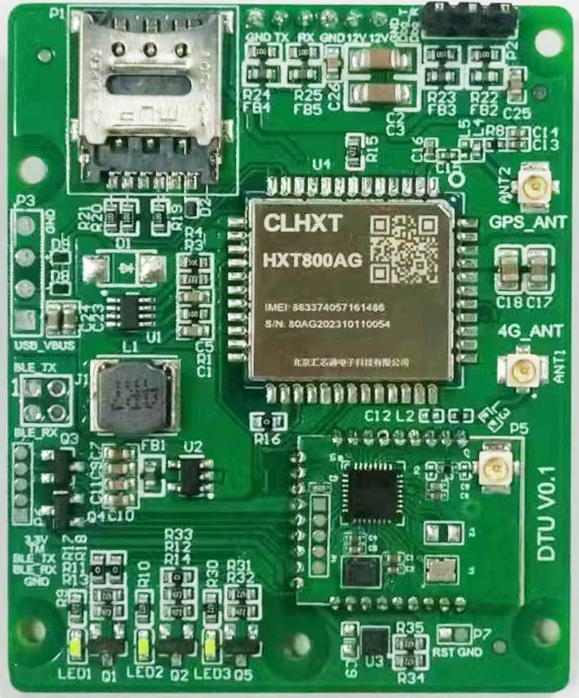

HXTBM801 DTU通信模组是一款以CAT1模块+蓝牙模组为基础设计的通讯模组同时集成GPS，是一款多用途通信模块。模块的对外接口为 1*6PIN 2.0mm 间距单排针。

产品特性

● 供电 可支持电压：4.5V～16V

● 平均工作电流 ：≤35mA@12V

● 平均待机电流：SLEEP模式4mA@12V(只维持心跳包且关闭GPS)

● 工作频段

LTE-FDD: B1/B3/B5/B8

LTE-TDD: B34/B38/B39/B40/B41

● 发射功率

Class 3 (23 dBm ±2 dB) for LTE-FDD bands

Class 3 (23 dBm ±2 dB) for LTE-TDD bands

● 传输数据

支持 1.4/3/5/10/15/20 MHz射频带宽

LTE-FDD最大下行速率 10Mbps，最大上行速率5Mbps

LTE-TDD最大下行速率 8Mbps，最大上行速率3Mbps

● 天线接口

主天线使用 IPX连接器或天线焊盘接出;

GPS天线使用 IPX连接器;

GPS天线使用 IPX连接器;

● GPS性能

支持 Wi-Fi Scan 定位，与 4G LTE 共用天线

支持 GNSS 定位

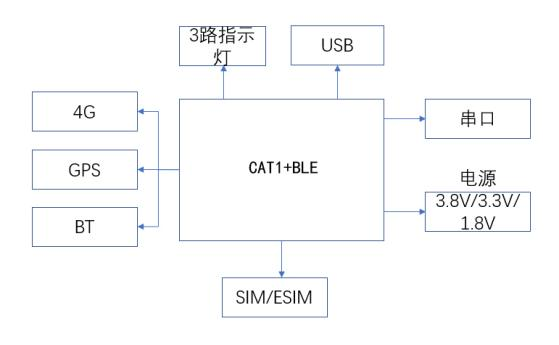

模块原理框图

资料下载

HXTBM801 智慧能源物联网通讯模块(DTU)产品手册
