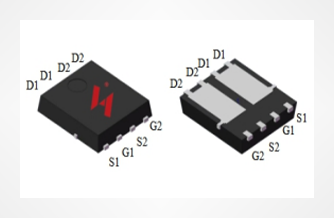

双N MOSFET，即双N沟道MOSFET，是一种特殊的MOSFET类型，是指在同一封装或电路中，包含两个N沟道MOSFET的器件。这种设计使得电路在性能、效率和可靠性方面有所提升。每个N沟道MOSFET都由栅极(G)、源极(S)和漏极(D)三个电极组成，形成导电沟道。在双N MOSFET中，这两个N沟道MOSFET通常并联连接，以增强电路的驱动能力和稳定性。双N MOSFET通过两个N沟道MOSFET的并联组合，实现了电路性能、效率和可靠性的提升，在多种电子设备中发挥着重要作用。
Part | Vds Min (V) | ID@TC=25℃(A) | RDS(on) Max 10V(mΩ) | RDS(on) Max 4.5V(mΩ) | PD@TC=25℃ (W) | Vgs(±V) | Vth (V) | Ciss Typ(pF) | Qg Typ(nC) | Package | Applications |
HYG180ND10LS1C2 | 100 | 42 | 22 | 27 | 77.2 | 20 | 1~3 | 1606 | 26.6 | PDFN8L | 电池供电系统/电机控制等 |
HYG170ND03LR1S | 30 | 9.5 | 16.1 | 24.1 | 2.6 | 20 | 1~3 | 446 | 13.7 | SOP8L | 无线充/小电机驱动 |
HYG130ND03LR1S | 30 | 10.5 | 14 | 21 | 2.8 | 20 | 1~3 | 546 | 16.1 | SOP8L | 无线充/小电机驱动 |
HYG080ND03LA1S | 30 | 11 | 12 | 15 | 2.5 | 20 | 1~3 | 680 | 14.6 | SOP8L | 无线充/小电机驱动 |
HYG130ND03LR1C2 | 30 | 28 | 13.5 | 20.5 | 21.4 | 20 | 1~3 | 518 | 14.9 | PDFN8L | 无线充/DC-DC |
HYG170ND03LR1C2 | 30 | 23 | 18.5 | 26.5 | 19.2 | 20 | 1~3 | 405 | 9.3 | PDFN8L | 小功率无线充/小功率 DC-DC |
HYG065ND03LR1S | 30 | 14 | 9.2 | 12.2 | 3 | 20 | 1~3 | 732 | 18.1 | SOP8L | 电动工具/DC-DC 等 |
HYG065ND03LR1C2 | 30 | 52 | 7 | 11.5 | 37 | 20 | 1~3 | 745 | 17.7 | PDFN8L | DC-DC/电动工具/锂电保护 |
HYG040ND04LS1C2 | 40 | 75 | 7 | 10 | 77 | 20 | 1~3 | 1188 | 18 | PDFN8L | DC-DC/负载开关/锂电保护 |
HYG090ND04LS1C2 | 40 | 58 | 8.5 | 12 | 55 | 20 | 1~3 | 793 | 12.3 | PDFN8L | 电动工具/锂电保护 |
HYG190ND04LR1C2 | 40 | 33 | 20 | 26 | 40 | 20 | 1~3 | 566 | 14 | PDFN8L | DC-DC/电动工具/锂电保护 |
HYG075ND04NS1C2 | 40 | 50 | 8.7 | N/A | 43 | 20 | 2~4 | 773 | 11.9 | PDFN8L | DC-DC电源板/电机驱动 |
HYG190ND04LR1C1 | 40 | 26 | 19 | 23 | 30 | 20 | 1~3 | 558 | 14 | DFN3*3-8L | DC-DC/电机驱动 |
HYG090ND06LS1C2 | 60 | 56 | 9.8 | 14.8 | 60 | 20 | 1~3 | 926 | 18.5 | PDFN8L | DC-DC/小电机驱动 |
HYG350ND06LA1C2 | 60 | 17 | 35 | 45 | 21.4 | 20 | 1.2~2.5 | 946 | 22 | PDFN8L | DC-DC/小电机驱动 |
HYG420ND06LR1S | 60 | 5 | 46 | 55 | 2.4 | 20 | 1~3 | 750 | 15 | SOP8L | 电机驱动 |
HYG160ND06LS1C2 | 60 | 35 | 17 | N/A | 42.8 | 20 | 1.6~2.6 | 620 | 11 | PDFN8L | DC_DC电源板/电机驱动 |
