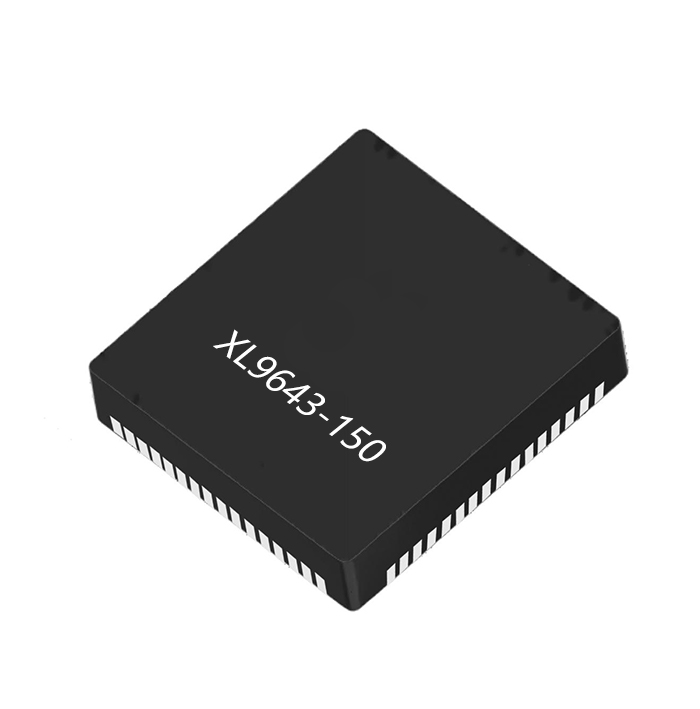

XL9643-150 高速ADC

产品简介

XL9643-150 是一款14位、集成双通道流水线型模数转换器(ADC)，采样率最高达150MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

XL9643-150 内核采用七级差分流水线结构，并集成了数字校准逻辑以及输出纠错逻辑，以实现更好的SNR和SFDR性能。输入方面：该款ADC支持宽带宽输入，方便用户灵活选择输入范围。 输出方面：采用14位LVDS并口输出，两通道数据采用交错或者复用的方式进行输出。外围电路方面：内部集成精密电压基准且可提供输入共模电压，可简化外围电路设计。配置方面：通过三线SPI接口，可轻松实现所有功能配置。

XL9643-150 采用独有的专利技术，大幅优化了功耗性能。在150MSPS采样率下工作，典型功耗仅为300mW。同时芯片还支持断电模式，在该模式下功耗会大幅降至4.9mW。

XL9643-150 采用QFN64型封装，其工作温度范围为-40℃~85℃。

性能特点

● 1.8V 模拟/数字电源

● LVDS(ANSI-644 电平)输出

● 片内精密电压基准

● 三线 SPI 接口

● 采样率高达 150MSPS

● 性能

SNR：典型值为 69.4dBFS (185MHz)

SFDR：典型值为 80dBc (185MHz)

输入噪声：-150dBFS/Hz (185MHz)

通道间隔离度：90dB (100MHz)

总功耗：300mW

● 灵活的模拟输入范围：1.4Vpp~2Vpp

● 最大 625MHz 时钟输入频率，支持 1 到 8 分频模式

● QFN64 9mm × 9mm 封装

典型应用

● 通信设备

● I/Q 解调系统

● 智能天线系统

● 超声设备

● 数据采集系统
