XL0816SP4 为一款七位数控衰减器芯片，频率范围覆盖0.1GHz～8GHz，插入损耗低于1.7dB典型值。衰减精度高，衰减步进0.25 dB，3.3V偏置电压。

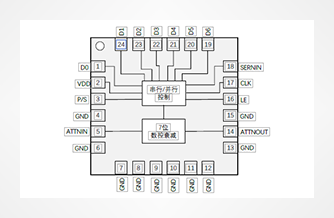

XL0816SP4 型衰减器采用24引脚4mmx4mm表贴无引线塑料封装。引脚焊盘镀层为Sn或NiPdAu。
XL0816SP4 为一款七位数控衰减器芯片，频率范围覆盖0.1GHz～8GHz，插入损耗低于1.7dB典型值。衰减精度高，衰减步进0.25 dB，3.3V偏置电压。
XL0816SP4 型衰减器采用24引脚4mmx4mm表贴无引线塑料封装。引脚焊盘镀层为Sn或NiPdAu。
● 工作频段： 0.1GHz～8GHz
● 低插损：
0.5dB @0.1GHz～2GHz(typ)
0.9dB @2GHz～4GHz(typ)
1.4dB @4GHz～6GHz(typ)
1.7dB @6GHz～8GHz(typ)
● 衰减范围： 0.25dB～31.75dB
● 封装尺寸： 24引脚QFN，4mmx4mm
● 移动基础设施
● 卫星通信
● 微波
● 仪器仪表
参数名称 | 工作条件 | 最小值 | 典型值 | 最大值 | 单位 |
频率范围 |
| 0.1 |
| 8 | GHz |
插损 | 0.1GHz~2GHz |
| 0.5 | 0.8 | dB |
2GHz~4GHz |
| 0.9 | 1.4 | dB | |
4GHz~6GHz |
| 1.4 | 1.9 | dB | |
6GHz~8GHz |
| 1.7 | 2.1 | dB | |
衰减范围 | 0.1 GHz~8GHz |
| 31.75 |
| dB |
衰减精度 | 0.1GHz~6GHz | -0.5 |
| 0.8 | dB |
6GHz~8GHz | -0.6 |
| 1.6 | dB | |
输入输出回波损耗 |
|
| 18 |
| dB |
偏置电压(VDD) |
| 3 | 3.15 | 3.3 | V |
偏置电流(IDD) |
|
|
| 1 | mA |
0.1dB压缩点输入功率(P0.1dB) |
|
| 24 |
| dBm |
1dB压缩点输入功率(P1dB) |
|
| 31 |
| dBm |
输入三阶截取点(插损态/衰减态) | Pin=10dBm@1 MHz |
| 55/45 |
| dBm |
切换时间(插损态至最大衰减态) | 10%to 90%RF output |
| 160 |
| ns |
切换时间(最大衰减态至插损态) | 10%to 90%RF output |
| 100 |
| ns |
开关时间 | 50%Vctl to 10%/90%RF output |
| 220 |
| ns |
推荐输入功率 |
|
|
| 30 | dBm |
型号 | 描述 | 频段 | 低插损 | 衰减范围 | 衰减精度 | 回波损耗 | Vs | Is | 工作 | 封装 |
六位数控衰减器 | 0.1-6 | 0.5dB @0.1GHz～2GHz 0.9dB @2GHz～4GHz 1.4dB @4GHz～6GHz | 0.5~31.5 | 1 | 20 | 3.3 | 1 | -40~85 | 4*4 | |
七位数控衰减器 | 0.1-8 | 0.5dB @0.1GHz～2GHz 0.9dB @2GHz～4GHz 1.4dB @4GHz～6GHz | 0.25～31.75 | -0.5～1.6 | 18 | 3.3 | 1 | -40~85 | 4*4 | |
七位数控衰减器 | 0.1-6 | 0.8dB @0.1GHz～2GHz 1.6dB @2GHz～4GHz 2.4dB @4GHz～6GHz | 0.25～31.75 | -0.3～2.0 | 14 | 3～5.3 | 1 | -40~85 | 4*4 | |
五位数控衰减器 | DC-35 | 3.5dB @DC～20GHz 5.0dB @20GHz～32GHz 7.0dB @32GHz～35GHz | 1～31 | 2.3 | 12 | -4.8～-5.2 | 5 | -40~85 | 4*4 |
