HXTS096SP3是一款高隔离、低插损、高线性的单刀四掷开关。HXTS096SP3型开关采用16引脚3mmx3mm表贴无引线塑料封装。引脚焊盘镀层为Sn或NiPdAu。
● 工作频段： 0.1GHz～6GHz
● 低插损： 0.8dB～1.4dB 典型值
● 高隔离度：
65dB@0.1GHz～2GHz
55dB@2GHz～4GHz
42dB@4GHz～6GHz

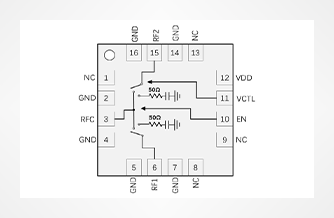

● 封装尺寸： 16引脚QFN，3mmx3mm
● 基站通信
● 无线基础设施
● 汽车电子
● 仪器仪表
(TA=+25℃，VDD=3.3V)
参数名称 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
RF频率范围 |
| 0.1～6 | GHz | ||
插损 | 0.1GHz～2GHz |
| 0.8 | 1.2 | dB |
2GHz～4GHz |
| 1.1 | 1.4 |
| |
4GHz～6GHz |
| 1.4 | 1.9 | dB | |
隔离 | 0.1GHz～2GHz |
| 50 |
| dB |
2GHz～4GHz |
| 40 |
| dB | |
4GHz~6GHz | 28 | 33 |
| dB | |
回波损耗 | 开态 |
| 20 |
| dB |
关态 |
| 20 |
| dB | |
偏置电压(VDD) |
| 3 | 3.15 | 3.3 | V |
偏置电流(IDD) |
|
|
| 1 | mA |
输入0.1dB压缩点功率(P0.1dB) | 开态 |
| 26 |
| dBm |
输入1dB压缩点功率(P1dB) | 开态 |
| 27.5 |
| dBm |
输入三阶交调截取点(IR3) |
|
| TBD |
| dBm |
上升下降时间 | 10%to 90%RF output |
| 140 |
| ns |
开关时间 | 50%Vctl to 10%/90%RF output |
| 200 |
| ns |
推荐输入功率 | 通径 |
|
| 26 | dBm |
终径 |
|
| 26 | dBm | |
型号 | 描述 | 频段 | 低插损 | 隔离度 | 回波损耗 | Vs | Is | 工作温度 | 封装 |
单刀双掷 | 0.1-6 | 0.65～1 | 60dB@0.1GHz～2GHz 50dB@2GHz～4GHz 45dB@4GHz～6GHz | 20 | 3.3 | 1 | -40~85 | 3×3 | |
单刀四掷 | 0.1-6 | 0.8～1.4 | 65dB@0.1GHz～2GHz 55dB@2GHz～4GHz 42dB@4GHz～6GHz | 20 | 3.3 | 1 | -40~85 | 3×3 | |
单刀双掷 | DC-8 | 0.65～1 | 50dB@DC～2GHz 40dB@2GHz～6GHz 32dB@6GHz～8GHz | 16 | 3.3 | 1 | -45~85 | 3×3 | |
单刀双掷 | DC-8 | 0.65～1 | 65dB@9KHz～10MHz | 16 | 3～5.3 | 1 | -40~85 | 3×3 | |
反射式SPDT | DC-4 | 0.5 | 45 | 20 | 5 |
| -55~85 | 3×3 |
