XL0616是一款DC~6GHz Gain Block放大器，采用GaAs工艺制造。该放大器单电源工作，输入输出端50Ω匹配负载。该器件可通过调节Rbias与VCC使之得到对应电流。在40mA工作电流下，提供+16dB典型值增益，输出功率P1dB为14dBm。
XL0616是一款DC~6GHz Gain Block放大器，采用GaAs工艺制造。该放大器单电源工作，输入输出端50Ω匹配负载。该器件可通过调节Rbias与VCC使之得到对应电流。在40mA工作电流下，提供+16dB典型值增益，输出功率P1dB为14dBm。

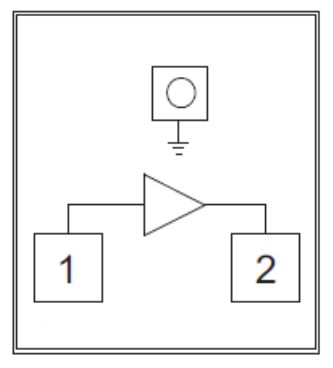

● 宽带宽：DC~6GHz
● 增益：16dB/典型值
● 输出P1dB@1GHz：14dBm
● 输出IP3@1GHz：28dBm
● 点对点通信
● 仪器仪表
(TA=+25℃ Icc=40mA Vcc=5V RBIAS=40Ω)
参数名称 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
工作频率 | Freq | DC~6 | GHz | ||
增益 | S21 |
| 16 |
| dB |
输入回波损耗 | S11 |
| -20 |
| dB |
输出回波损耗 | S22 |
| -26 |
| dB |
反向隔离度 | S12 |
| -19 |
| dB |
输出功率1dB压缩点 @1GHz | P1dB |
| 14 |
| dBm |
输出IP3 @1GHz | 0IP3 |
| 28 |
| dBm |
饱和功率 @1GHz | P3dB |
| 15 |
| dBm |
噪声系数 | NF |
| 3 |
| dB |
静态电流 | lcc |
| 40 |
| mA |
型号 | 描述 | 频段 | 增益 | P1dB | IP3 | 噪声 | Vs | Is | 工作温度 | 封装 |
增益放大器 | DC-3 | 22 | 12 | 24.5 | 3.5 | 5 | 33 | -55~85 | SOT89 | |
增益放大器 | DC–6 | 17 | 14 | 28 | 3.6 | 5 | 50 | -40~85 | SOT90 | |
增益放大器 | DC-10 | 20 | 17 | 29 | 4 | 12 | 58 | -40~85 | SOT89 | |
增益放大器 | DC-4 | 16 | 15 | 30 | 3.5 | 5 | 40 | -55~85 | SOT89 | |
增益放大器 | 0.005-4 | 20 | 20 | 31 | 2.0 | 5 | 50 | -55~85 | SOT89 | |
增益放大器 | DC–6 | 16 | 14@1GHz | 28@1GHz | 3 | 5 | 40 | -40~85 | 0.5*0.66 | |
增益放大器 | DC-3 | 20 | 14@1GHz | 26@1GHz | 2.5 | 5 | 35 | -40~85 | 0.5*0.66 | |
增益放大器 | DC-4 | 19 | 18@1GHz | 30@1GHz | 3 | 5 | 65 | -55~85 | 0.5*0.66 |
