产品简介

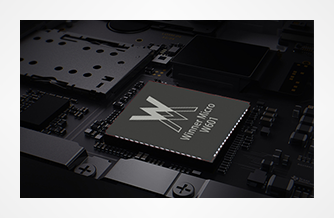

W601 Wi-Fi MCU 是一款支持多功能接口的 SoC 芯片。可作为主控芯片应用于智能家电、智能家居、智能玩具、医疗监护、工业控制等物联网领域 。该SoC 芯片集成 Cortex-M3 内核，内置Flash，支持 SDIO、SPI、UART、GPIO、I²C、PWM、I²S、7816、LCD、ADC 等丰富的接口, 支持多种硬件加解密协议，如PRNG/SHA1/MD5/RC4/DES/3DES/AES/CRC/RSA 等；支持 IEEE802.11b/g/n 国际标准。集成射频收发前端RF Transceiver，PA功率放大器，基带处理器/媒体访问控制。

主要性能

◾MCU 特性
        ◦集成32位嵌入式Cortex-M3处理器，工作频率80MHz，内置 1MB Flash，288KB RAM；
        ◦集成1个 SDIO 控制器；
        ◦集成高速 UART 接口，波特率范围 1200bps~2Mbps
        ◦集成高速 SPI 控制器，支持速率 20Mbps
        ◦集成1个 I2C 控制器支持100/400Kbps 速率
        ◦集成 GPIO 控制器，支持48位可控制 GPIO
        ◦集成5路 PWM 接口
        ◦集成双工 I2S 控制器
        ◦集成7816接口，支持 EVM2000 规范，并兼容串口功能
        ◦集成 LCD 控制器，支持 4x20/8x16 接口，支持2.7V~3.6V 电压输出
 ◾Wi-Fi 特性
        ◦支持 GB15629.11-2006， IEEE802.11b/g/n
        ◦支持 WAPI2.0
        ◦支持 Wi-Fi WMM/WMM-PS/WPA/WPA2/WPS
        ◦支持 EDCA 信道方式
        ◦支持 20/40M 带宽工作模式
        ◦支持 STBC、GreenField、Short-GI、支持反向传输
        ◦支持 AMPDU、AMSDU
        ◦支持 IEEE802.11n MCS0~7、MCS32 物理层传输速率档位，传输速率最高150Mbps
        ◦2/5.5/11Mbps 速率发送时支持 Short Preamble
        ◦支持 HT-immediate Compressed Block Ack、Normal Ack、No Ack 应答方式
        ◦支持 CTS to self

        ◦支持 STA、AP、APSTA 功能

资料下载

W601-WiFi MCU芯片产品规格书
