产品简介

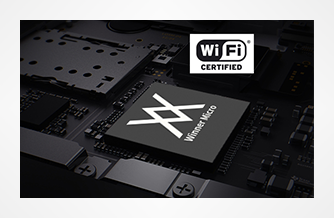

W800 芯片是一款安全 IoT Wi-Fi/蓝牙 双模 SoC 芯片。支持 2.4G IEEE802.11b/g/n Wi-Fi 通讯协议；支持 BT/BLE 双模工作模式，支持 BT/BLE4.2 协议。芯片集成 32 位 CPU 处理器，内置 UART、GPIO、SPI、I2C、I2S、7816 等数字接口；支持TEE安全引擎，支持多种硬件加解密算法，内置 DSP、浮点运算单元，支持代码安全权限设置，内置 2MBFlash 存储器，支持固件加密存储、固件签名、安全调试、安全升级等多项安全措施，保证产品安全特性。适用于用于智能家电、智能家居、智能玩具、无线音视频、工业控制、医疗监护等广泛的物联网领域。

主要性能

◼  MCU 特性

✓  集成 32 位 XT804 处理器，工作频率 240MHz，内置 DSP、浮点运算单元与安全引擎

✓  内置 2MB Flash，288KB RAM

✓  集成 5 路 UART 高速接口

✓  集成 2 路 16 比特 SD-ADC，最高采样率 1KHz

✓  集成 1 个 I2C 控制器

✓  集成 GPIO 控制器，最多支持 18 个 GPIO

✓  集成 5 路 PWM 接口

✓  集成 1 路 Duplex I2S 控制器

◼  安全特性

✓  MCU 内置 Tee 安全引擎，代码可区分安全世界/非安全世界

✓  集成 SASC/TIPC，内存及内部模块/接口可配置安全属性，防止非安全代码访问

✓  启用固件签名机制，实现安全 Boot/升级

✓  具备固件加密功能，增强代码安全

✓  固件加密密钥使用非对称算法分发，增强密钥安全性

✓  硬件加密模块：RC4256、AES128、DES/3DES、SHA1/MD5、CRC32、2048 RSA,真随机数发生器

◼  Wi-Fi 特性

✓  支持 GB15629.11-2006，IEEE802.11 b/g/n

✓  支持 Wi-Fi WMM/WMM-PS/WPA/WPA2/WPS

✓  支持 EDCA 信道接入方式

✓  支持 20/40M 带宽工作模式

✓  支持 STBC、GreenField、Short-GI、支持反向传输

✓  支持 AMPDU、AMSDU

✓  支持 IEEE802.11n MCS 0~7、MCS32 物理层传输速率档位，传输速率最高到 150Mbps

✓  2/5.5/11Mbps 速率发送时支持 Short Preamble

✓  支持 HT-immediate Compressed Block Ack、Normal Ack、No Ack 应答方式

✓  支持 CTS to self

✓  支持 Station、Soft-AP、Soft-AP/Station 功能

◼  蓝牙特性

✓  集成蓝牙基带处理器/协议处理器，支持 BT/BLE 双模工作模式，支持 BT/BLE4.2 协议

◼  电源管理

✓  3.3V 单电源供电

✓  支持 Wi-Fi 节能模式功耗管理

✓  支持工作、睡眠、待机、关机工作模式

✓  待机功耗小于 10uA

资料下载

W800芯片产规格书
