XL2177 是由极高精度的双通道放大器组成，具有极低失调电压及失调电压漂移、低输入偏置电流、低噪声及低功耗等特征。使用1000pF以下容性负载时无需外部补偿而保持输出稳定。当电源电压为 25V 时，每放大器的电源电流典型值680μA。输入端内置 500Ω串联电阻，不仅能对内部电路进行保护，同时使得芯片可以接受略微高于电源电压的输入信号，并且保持输出不会反相。
XL2177 是由极高精度的双通道放大器组成，具有极低失调电压及失调电压漂移、低输入偏置电流、低噪声及低功耗等特征。使用1000pF以下容性负载时无需外部补偿而保持输出稳定。当电源电压为 25V 时，每放大器的电源电流典型值680μA。输入端内置 500Ω串联电阻，不仅能对内部电路进行保护，同时使得芯片可以接受略微高于电源电压的输入信号，并且保持输出不会反相。

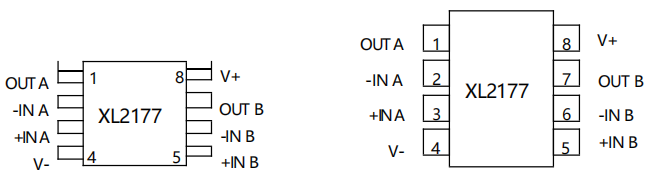

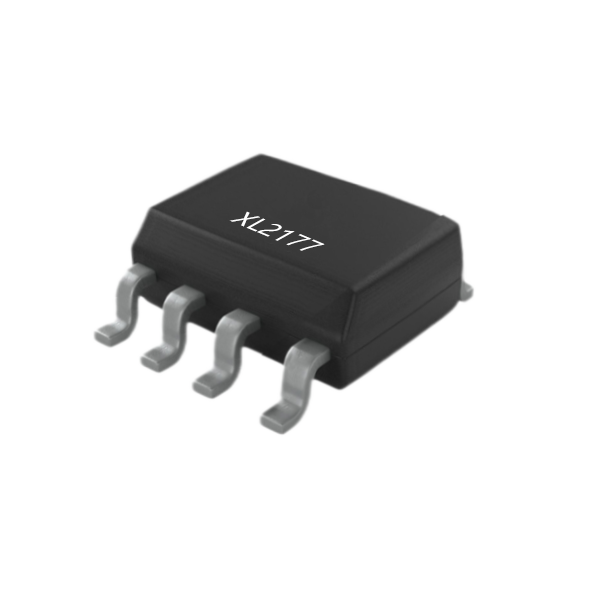

XL2177 提供小型8管脚表面贴装MSOP和8管脚窄体SOP两种封装，两种封装的额定工作温度范围均为-40℃至+125℃，适合各种严苛的工作环境。
● 低失调电压：最大值为 75μV
● 极低失调电压漂移：0.25μV/℃
● 低输入偏置电流：0.28nA
● 低噪声：8.4nV/ Hz
● 高增益： > 120dB
● 共模抑制比、电源抑制比： > 120dB
● 低电源电流：每放大器 680μA
● 双电源供电：±2.5V 至±12.5V
● 单位增益稳定
● 输入过压输出无反相
● 内部保护电路支持输入高于电源电压
● 无线基站控制电路
● 光网络控制电路
● 仪器仪表
● 传感器和控制电路
热电偶
电阻式温度检测器(RTD)
应变电桥
电流测量
● 精密滤波器
型号 | 通道 | BW | 失调电压 | 失调电压漂移 | 电压噪声 | 供电电源 | 输入偏流 | 摆率 | 0.1~10Hz噪声 | 静态电流/AMP | 对标产品型号 | 封装 | 工作温度 |
2 | 1.3MHz | 40uV | 0.25uV/C | 7.7nV/VHz | ±2.5V~±12.5V | 0.28nA | 0.72V/us | 0.4uVpp | 680uA | OP2177 | SOIC8裸片 | -40~125℃ | |
4 | 1.3MHz | 50uV | 0.25uV/C | 7.7nV/VHz | ±2.5V~±12.5V | 0.28nA | 0.72V/us | 0.4uVpp | 680uA | OP4177 | SOP14裸片 | -40~125℃ | |
1 | 10MHz | 10uV | 0.44uV/C | 3nV/VHz | ±4V~±18V | 1nA | 2.6V/us | 0.1uVpp | 3mA | OP27 | SOIC8 | -55~125℃ |
