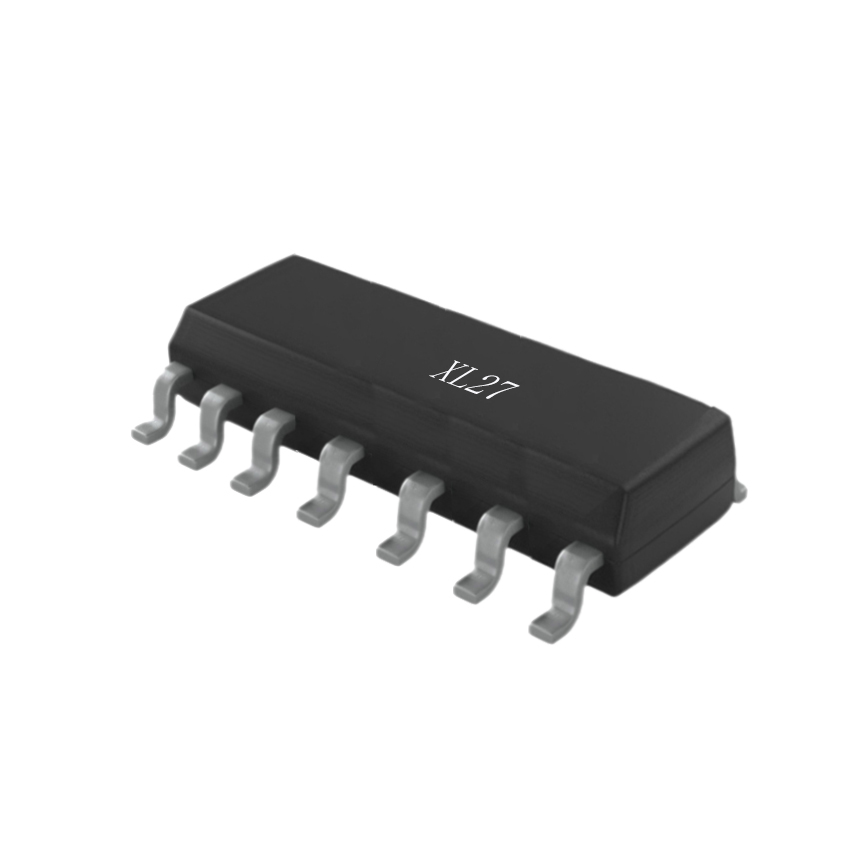

XL27 精密运算放大器

产品简介

XL27是一款精密运算放大器，具有低失调电压、低温漂、高速、低噪声等特性。失调电压低至10μV，失调电压温漂低至0.6μV/℃,使XL27成为精密仪器仪表应用的理想选择。低噪声电压密度(1kHz时为3nV/Hz)，低1/f噪声拐点频率以及高增益，可以对低电平信号进行精确的高增益放大。10MHz增益带宽积和2.8V/µs压摆率则可以在高速数据采集系统中提供出色的动态性能。

XL27通过输入电流补偿技术实现了3nA的低输入偏置电流。在全温范围内，通常可以将输入偏置电流和输入失调电流分别保持在低于20nA和10nA。

XL27的输出级具有良好的负载驱动能力，600Ω负载下±14.5V的输出摆幅和低输出失真使XL27成为专业音频应用的理想选择。

XL27的CMRR超过116dB，PSRR超过125dB，使电路设计人员能够收获以前只有分立式设计才能达到的产品性能。

XL27采用SOP8表贴窄体封装，其额定工作温度范围为-55℃~125℃。

产品特征

● 低噪声：0.1μVpp (0.1Hz~10Hz)，3nV/ Hz (@1kHz)

● 低失调电压：典型值为 10μV

● 低失调电压温漂：最大值为 0.6μV/℃

● 压摆率：典型值为 2.8V/μs

● 增益带宽积：10MHz

● CMRR：124dB(VCM= ±14V)

● 高开环增益：130dB (RL≥ 2kΩ)

● SOP8 4.9mm × 3.9mm 封装

典型应用

● 仪器仪表

● 精密信号调理

● PLL 滤波

● 工业过程控制

● 音频

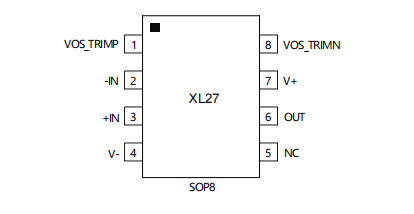

管脚配置

资料下载

XL27 精密运算放大器产品手册
