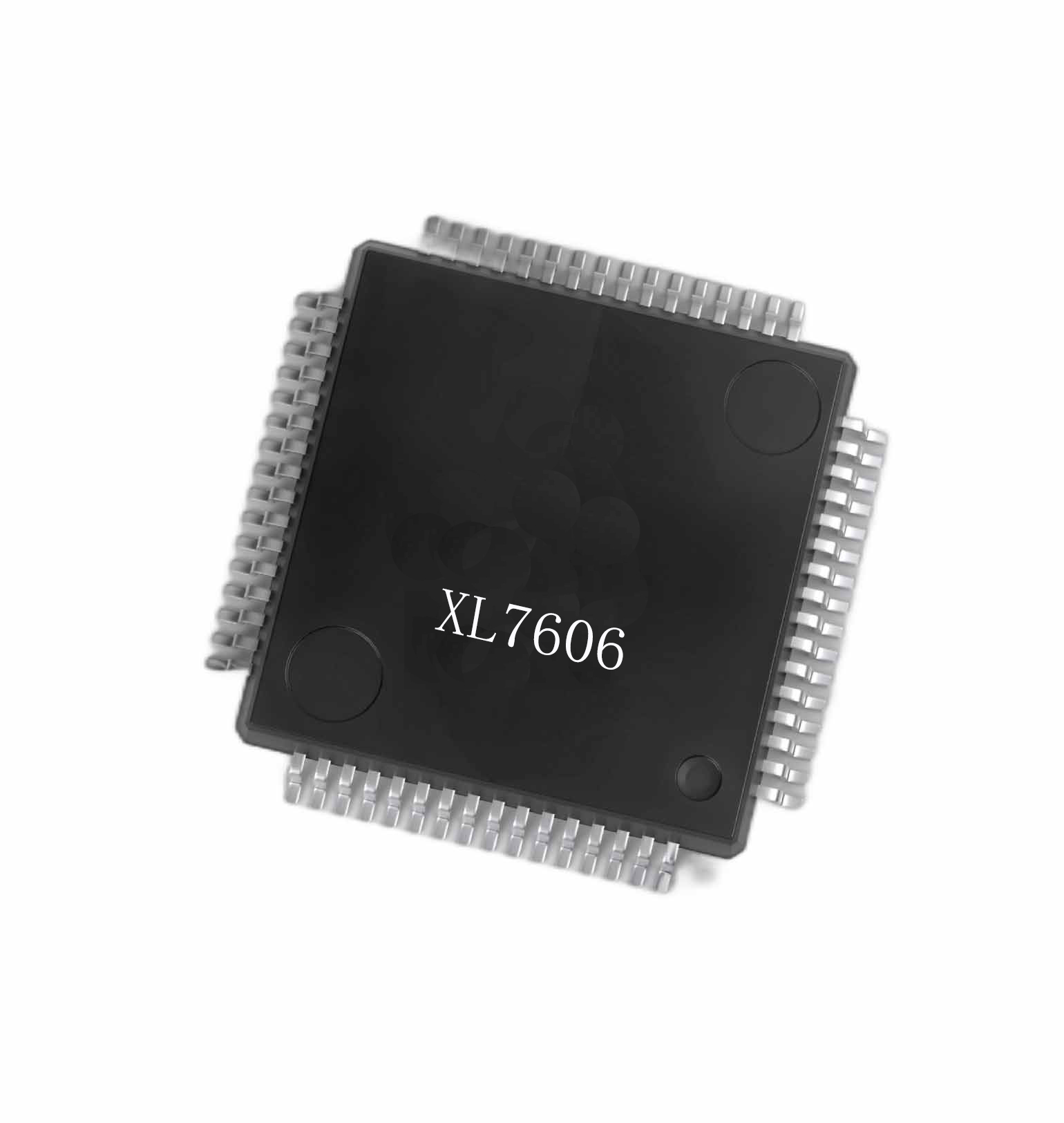

XL7606 SAR ADC

产品简介

XL7606是一款16位、8通道同步采样模拟数据采集系统(DAS)。各通道均内置模拟输入钳位保护、二阶抗混叠滤波器、跟踪保持放大器、16位SARADC，内置了灵活的数字滤波器、2.5V基准电压源、基准电压缓冲以及高速串行和并行接口。

XL7606采用5V单电源供电，可以处理±10V、±5V真双极性输入信号，同时所有通道均能以高达200kSPS的吞吐速率采样。在各种采样频率工作下，输入钳位保护电路可以承受高达±18.5V的电压。1MΩ的高输入阻抗以及片内滤波器，可以极大简化外围电路设计。

产品特征

● 双极性模拟输入范围：±10V、±5V

● 5V 模拟电源，2.3V 至 5V 数字接口电源

● 8 通道同步采样输入

● 性能

模拟输入 ESD HBM 可达 7000V

92dB SNR(无过采样)，-105dB THD ±1LSB INL，±0.8LSB DNL

● 灵活的并行/串行接口

SPI/QSPI/MICROWIRE/DSP 兼容

● 完全集成的数据采集解决方案

模拟输入钳位保护

具有 1MΩ 模拟输入阻抗的输入缓冲器 二阶抗混叠模拟滤波器

片内精密基准电压及缓冲

16 位、200kSPSADC(所有通道) 通过数字滤波器提供过采样功能

● 低功耗：运行 107.5mW，待机 28.5mW

● LQFP64 10mm × 10mm 封装

典型应用

● 数据采集系统

● 电力线监控和保护系统

● 多轴定位系统

● 多相电机系统

● 仪表和控制系统

架构框图
