XL3045 线性稳压器(LDO)

产品概述

XL3045是一款高性能低压差线性稳压器，采用超低噪声和超高PSRR结构，非常适用于对噪声敏感的应用场景。XL3045片内集成了高精度电流基准和高性能电压缓冲器，配合片外的单个电阻即可实现输出电压的设置。得益于这种结构，还可将多个芯片并联使用，从而进一步降低噪声、增加输出电流，以及改善PCB板上的散热。此外，XL3045还集成了VIOC追踪功能，用于控制上级开关电源，以保持XL3045上的恒定压差，从而较大限度地减少功耗。

XL3045可在260mV典型压差下提供500mA输出电流。正常工作时静态电流典型值为2.7mA，关断模式下小于1.3μA。XL3045能够在1.7V~15V的宽输出电压范围内提供稳定而优异的性能，输出噪声、PSRR、带宽和负载调整率几乎不受输出电压的影响。此外，该稳压器还具有可编程电流限值、快速启动，以及PG指示等特性。

XL3045在输出端最小采用10μF的陶瓷电容即可实现稳定工作。同时，芯片还具有限流保护和过热保护功能，以保证整个系统的安全性。

XL3045采用DFN10和DFN12型封装，其最佳工作温度范围为-40°C~125°C。

产品特征

● 超低 RMS 噪声：0.8μVrms (10Hz~100kHz)

● 超低散粒噪声：2nV/ Hz (10kHz)

● 超高 PSRR：76dB (1MHz)

● 输出电流：500mA

● 宽电源电压输入范围：2.6V~20V

● 100μA SET 管脚电流：初始精度 ±1%

● 高带宽：1MHz

● 低压差：260mV

● 输出电压范围：1.7V~15V

● 最小输出电容：10μF 陶瓷电容

● VIOC 管脚用于控制上级开关电源以较大限度地减少功耗

● 单个电阻设置输出电压

● 单个电容改善噪声和 PSRR

● 可编程 PG 指示信号

● 快速启动能力

● 使能/欠压闭锁控制管脚

● 可并联多个芯片以降低噪声和增加输出电流

● DFN10 3mm × 3mm 和 DFN12 3mm × 3mm 封装

典型应用

● 高精度仪器仪表

● 高精度 ADC/DAC 电源

● 射频低噪声电源：PLL、VCO、混频器、LNA

● 开关电源的后置稳压电源

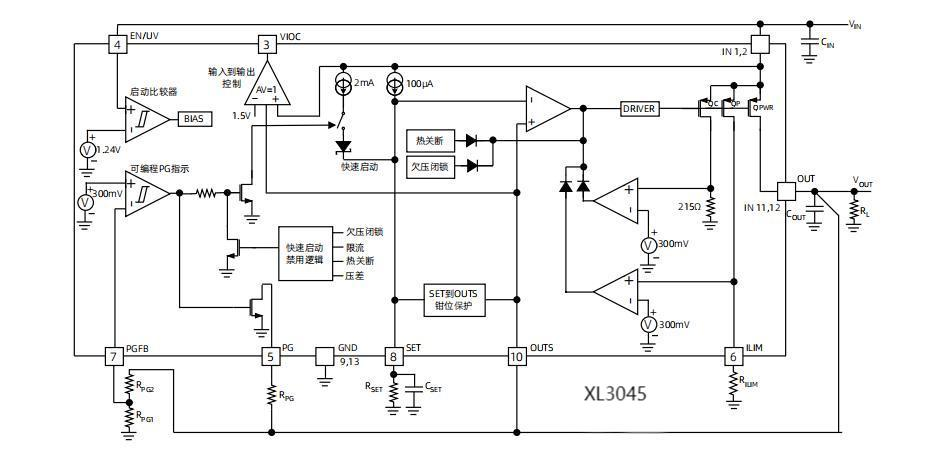

架构框图
