XL273SP3B是一款通用型无源双平衡混频器，采用GaAs工艺制造。该器件为无源器件，无需偏置、外部元件或匹配电路。可用作频率0.5GHz至2GHz的上变频器或下变频器。
XL273SP3B是一款通用型无源双平衡混频器，采用GaAs工艺制造。该器件为无源器件，无需偏置、外部元件或匹配电路。可用作频率0.5GHz至2GHz的上变频器或下变频器。

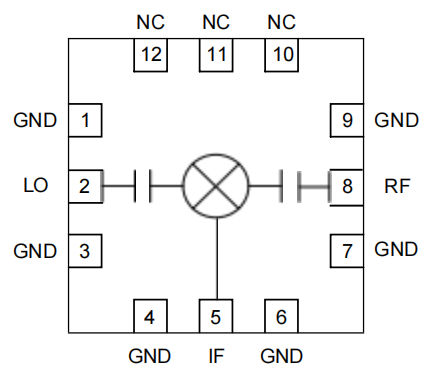

● 变频损耗： 8dB
● LO至RF隔离： 55dB
● LO至IF隔离： 44dB
● 无源双平衡拓扑结构
● 频率范围： 0.5～2GHz
● 封装尺寸： 3mm*3mm QFN-12L
● 点对点通信
● 仪器仪表
● 5G通信
参数名称 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
频率范围 | RF、L0端口 | 0.5～2.0 | GHz | ||
IF端口 | DC～1.0 | GHz | |||
本振输入功率范围 |
| 11 |
| 19 | dBm |
回波损耗 | RF端口 |
| 8 |
| dB |
IF端口 |
| 13 |
| dB | |
隔离度 | RF到IF端口 |
| 17 |
| dB |
L0到RF端口 |
| 55 |
| dB | |
L0到IF端口 |
| 44 |
| dB | |
参数名称 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
变频损耗 | Pin=-10dBm |
| 8 |
| dB |
输入IP3 | Pin=5dBm/tone,△f=1MHz |
| 19 |
| dBm |
输入IP2 | Pin=5dBm/tone,△f=1MHz |
| 60 |
| dBm |
输入P1dB | IP1dB |
| 12 |
| dBm |
杂散 | 2L0-2RF |
| 67 |
| dBc |
3L0-3RF |
| 70 |
| dBc |
参数名称 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
变频损耗 | Pin=-10dBm |
| 7.5 |
| dB |
输入IP3 | Pin=5dBm/tone,△f=1MHz |
| 17.5 |
| dBm |
输入IP2 | Pin=5dBm/tone,△f=1MHz |
| 47 |
| dBm |
输入P1dB | IP1dB |
| 12.5 |
| dBm |
杂散 | 2L0-2IF |
| 64 |
| dBc |
3L0-3IF |
| 62 |
| dBc |
型号 | 描述 | 频段(GHz) | 损耗(dB) | LO-RF | LO-IF | IF带宽 | 输入IP2 | 输入IP3 | 工作温度 | 封装 | 兼容 |
双平衡混频器 | 2.5~8 | 8.5 | 48 | 25 | DC-3 | 45 | 25 | -40~85 | 3×3 | HMC218B | |
双平衡混频器 | 2.5~8 | 8.5 | 45 | 30 | DC-3 | 43 | 23 | -40~85 | 4×4 | HMC218B | |
双平衡混频器 | 9~16 | 8.5 | 40 | 33 | DC-8 | 48 | 24 | -40~85 | 3×3 | HMC554LC3B | |
双平衡混频器 | 0.5～2.0 | 8 | 55 | 44 | DC～1.0 | 60 | 19 | -40~85 | 3×3 | — | |
无源混频器 | 1.5～4.5 | 7.5 | 56 | 37 | DC~1.5 | — | 15 | -40~85 | 3×3 | — |
