HXTM0885SP3B是一款通用型双平衡混频器，采用GaAs工艺制造。该器件为无源器件，无需偏置、外部元件或匹配电路。可用作频率2.5GHz至8GHz的上变频器或下变频器。
HXTM0885SP3B是一款通用型双平衡混频器，采用GaAs工艺制造。该器件为无源器件，无需偏置、外部元件或匹配电路。可用作频率2.5GHz至8GHz的上变频器或下变频器。
● 转换损耗：8.5dB
● LO至RF隔离：48dB
● LO至IF隔离：25dB
● 无源双平衡拓扑结构
● 宽IF带宽：DC~3GHz

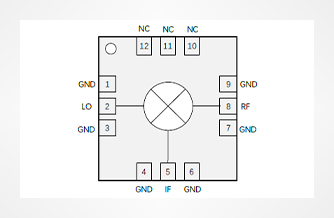

● 封装尺寸：3mm*3mm 12引脚QFN
● 点对点通信
● 仪器仪表
● 5G通信
(TA=+25℃,IF=400MHz,LO=+16dBm)
参数名称 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
射频频率 | RF、L0端口 | 2.5~8 | GHz | ||
中频频率 | IF端口 | DC~3 | GHz | ||
转换损耗 |
|
| 8.5 | 9.7 | dB |
噪声系数 | SSB |
| 8.5 | 9.7 | dB |
隔离度 | L0到RF端口 | 38 | 48 |
| dB |
L0到IF端口 | 21 | 25 |
| dB | |
RF到1F端口 | 13 | 18 |
| dB | |
输入1dB压缩点 |
|
| 12 |
| dBm |
输入IP2 |
|
| 45 |
| dBm |
输入IP3 |
|
| 25 |
| dBm |
型号 | 描述 | 频段(GHz) | 损耗(dB) | LO-RF | LO-IF | IF带宽 | 输入IP2 | 输入IP3 | 工作温度 | 封装 | 兼容 |
双平衡混频器 | 2.5~8 | 8.5 | 48 | 25 | DC-3 | 45 | 25 | -40~85 | 3×3 | HMC218B | |
双平衡混频器 | 2.5~8 | 8.5 | 45 | 30 | DC-3 | 43 | 23 | -40~85 | 4×4 | HMC218B | |
双平衡混频器 | 9~16 | 8.5 | 40 | 33 | DC-8 | 48 | 24 | -40~85 | 3×3 | HMC554LC3B | |
双平衡混频器 | 0.5～2.0 | 8 | 55 | 44 | DC～1.0 | 60 | 19 | -40~85 | 3×3 | — | |
无源混频器 | 1.5～4.5 | 7.5 | 56 | 37 | DC~1.5 | — | 15 | -40~85 | 3×3 | — |
